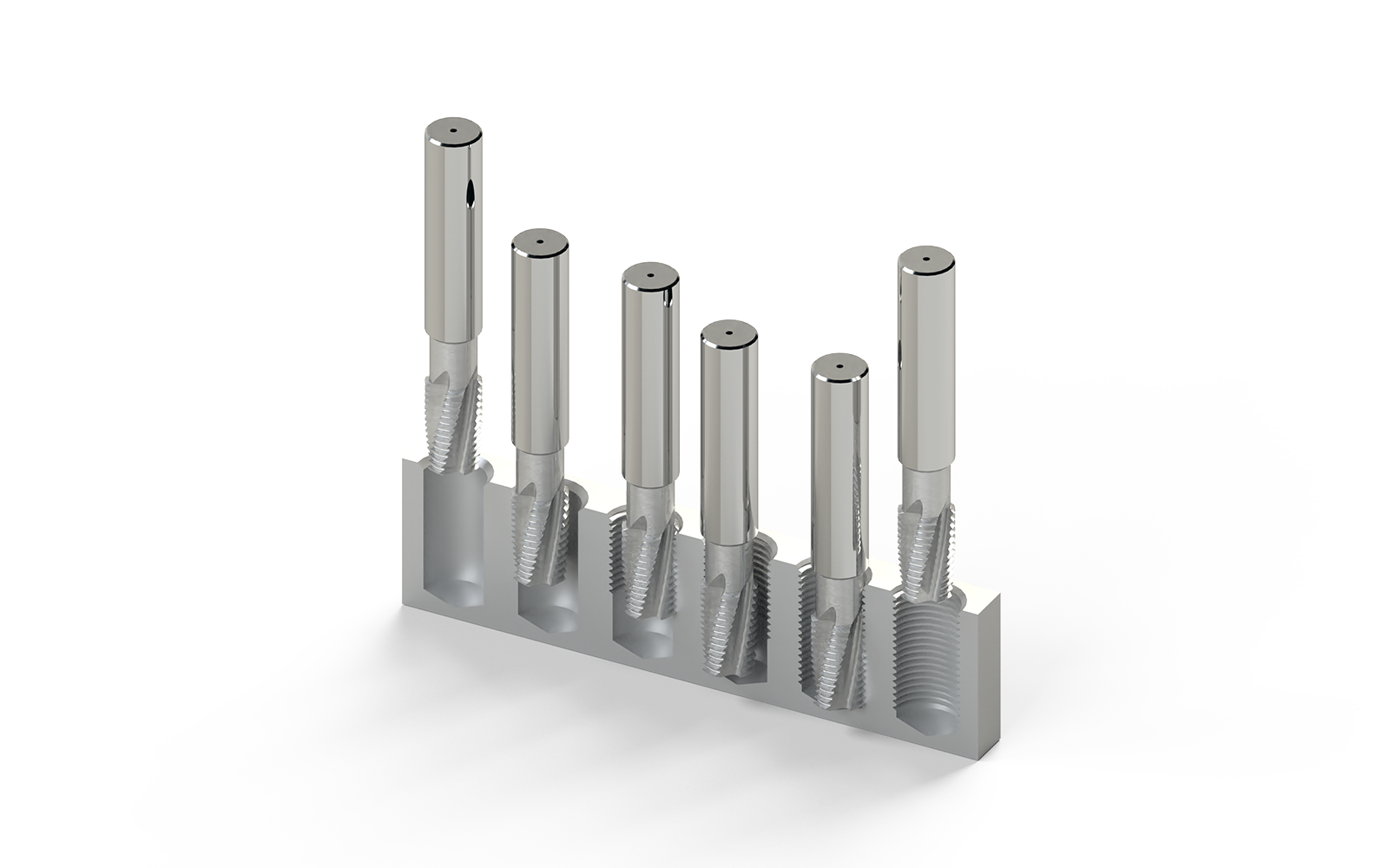

GFM
Vollhartmetall-
Mehrbereichsgewindefräser
Universell einsetzbares Werkzeug zur Fertigung eines großen Gewinde-Ø-Bereiches mit gleicher Steigung.
Verfügbare Gewindetypen
Spezifikation
mit Innenkühlung
Verfügbare Ausführungen
blank
TiCN
TiAlN
Verfügbare Schaftausführungen
Zylinderschaft nach DIN 6535 HA, HB oder HE
Anwendungsbeispiel:
Ablaufschritte:
1. Werkzeug fährt auf Startposition zentrisch über die Bohrung
2. Beginn des Gewindefräsens mit Einfahrschleife
3. Fräsen des Gewindes mit anschließender Ausfahrschleife
4. Verfahren auf Startposition und beenden des Bearbeitungsvorganges
mit vertikalem Versetzen
1. Werkzeug fährt auf Startposition zentrisch über die Bohrung
2. Beginn des Gewindefräsens mit Einfahrschleife
3. Fräsen des Gewindes mit anschließender Ausfahrschleife
Zustellung in der Z-Richtung um die entsprechende Tiefe
4. Beginn des zweiten Gewindefräsvorganges mit Einfahrschleife
5. Fräsen des Gewindes mit anschließender Ausfahrschleife
6. Verfahren auf Startposition und beenden des Bearbeitungsvorganges
